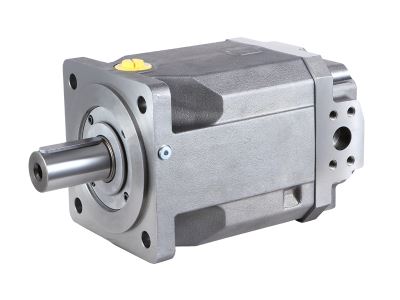

A4FO系列產品簡介
技術數據報表
規格16...500
系列1、系列3
最高公稱壓力400 bar 最高峰值壓力450 bar
特性
– A4FO 斜盤結構軸向柱塞定量泵用于開式回路中的靜液壓傳動。
– 流量與傳動速度和排量成比例。
– 良好的吸油特性
– 低噪音等級
– 長久的使用壽命
– 泵組合可能性
– 用于安裝其它泵的通軸驅動裝置
安裝及調試準則
安全說明
啟動時和運轉期間，泵殼體必須滿液壓油(注入殼體腔)。必須在低速下無負載啟動，直至系統徹底排空。
長時間停放時，可以通過工作管路進行殼體泄油。重新啟動時，應保證足夠油量注入殼體。
油口S 的最小吸油壓力不得降至0.8 bar 以下。
安裝位置
軸水平于底部。安裝于油箱之上時，不允許采用“軸水平，吸油口朝向底部”的安裝位置！
低于油箱液位安裝
泵位置低于油箱內最低機油液位(標準)
? 在通過最高位置的殼體泄油口啟動前，加注軸向柱塞泵
? 建議：加注吸油管路
? 低速運轉泵(點火速度)，直至泵系統完全注滿
? 油箱內吸油管路或泄油管路的最低浸沒深度：200 毫米(相對于油箱內最低機油液位)。
安裝位置高于油箱液位
安裝位置高于油箱最低機油液位的泵
? 安裝位置低于油箱液位
? 不允許采用“軸靠著頂部”和“軸水平，吸油口在底部”的安裝位置(停機時，泵殼體通過吸油管路泄油)。
? 注意：- 最大允許吸管長度hmax = 800 mm
- 油口S 的最小允許壓力(最小吸油壓力)
